[用车交流] 修复原车导航触摸屏失灵作业【附教程】

[复制链接]
13921

哈弗H6 运动版

8

主题

133

帖子

3

精华

机油
0 桶
汽油
4239 升

未车型认证

发表于 2019-11-6 10:04:23 | 显示全部楼层 |阅读模式

此帖已被推荐到 车主精华站-哈弗H6栏目,系统奖励楼主600升汽油,更多精彩内容戳这里。

本帖最后由 爱因斯坦·王 于 2019-11-6 10:21 编辑

说明:我的车是14款运动版,那个年代的导航都是电阻触摸屏的,新款换代H6之后的电容触摸屏请忽略此贴!!!

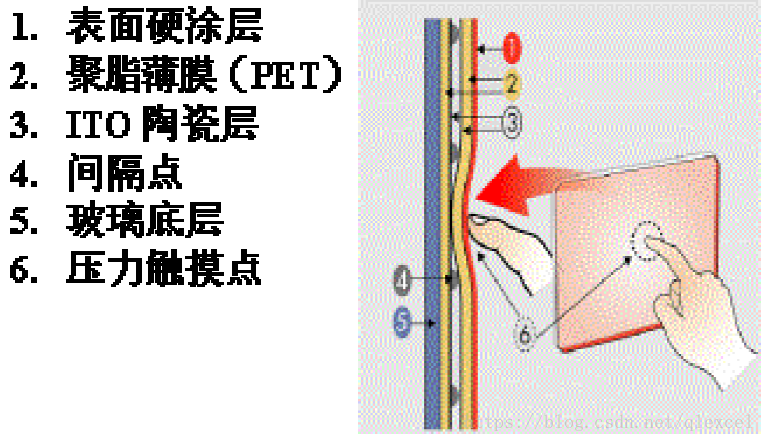

我们车上的触摸屏是四线的电阻屏,先看一下电阻屏结构,如下图:
(想了解电阻屏原理请移步:https://blog.csdn.net/qlexcel/article/details/82731055

我们每点击一次屏幕时就会产生一个压力触摸点,导航的CPU会根据触摸屏上四线间的阻值来判断压力点的坐标。正常情况下不点击屏幕时两层聚酯薄膜是不接触的,但随着使用时间的增加,会导致触摸屏手里不均、变形等,从而两层聚酯薄膜就会产生不正常的接触,表现出来就是在没有点击屏幕时,屏幕上的按键也会被“按下”,说白了就是相当于有一只看不见的手指时不时的或者一直点击屏幕(卧槽,想想好恐怖!!!

我的车就出现了这个问题,听广播时会自己跳台;开导航时会自己导航回家(屏幕左滑)或去单位(屏幕右滑),有时还会一直长按选择目的地,导致导航卡死。开始时还好,这些情况出现的不多,出现了拍拍屏幕也就好了,但最近这种情况恶化了,以至于无法使用车机,只能保持关机状态。所以必须要想办法了,那就是换触摸屏,也就是常说的外屏。

现在的电容屏显示屏(内屏)和触摸屏(外屏)是贴合成一体无缝隙的,自己不容易更换外屏,但电阻触摸屏的结构比较简单,外屏只是放在了内屏上,没有贴合,是分离的,所以比较好更换。

准备工作:
购买触摸屏
规格:四线电阻屏
尺寸:192*117
注意:左下排线
网上卖这个屏的还是很多的,价格在10元左右。如果自己找不到可留言,我给的购买的链接。

到货,开始更换


先拆空调控制面板,用撬片插入两侧缝隙即可撬开,千万不能用螺丝刀类的金属去撬,不然会撬坏边缘,一定要用塑料的撬片或撬棒。撬下来后如下图:

1

1



接下来拆屏幕部分,很简单,在拆下的空调控制面板的地方,双手伸进去,用力向外拉,屏幕连带上面的两个出风口就都下来了。拔下所有线束,开始细拆。

屏幕反过来平放在桌子上,先拆下下图这6颗螺丝

2

2


拆下螺丝后,在背板的三个边缘还有6处卡扣,分别轻轻撬开,位置如下图

3

3

撬开后卡扣位置细节:

4

4


5

5


然后,取下这个背板,露出了主板

6

6

拆掉主板上的6颗螺丝

7

7

然后拔掉主板上的三处排线,取下的方法在图中

8

8

取下排线的效果

9

9

取主板时会发现,有两个旋钮还卡着,要拆下旋钮,方法就是用力拔旋钮,然后取下整个主板,露出屏幕

10

10

拆掉固定屏幕的4颗螺丝,取下固定屏幕的两个横杆

11

11

然后取下屏幕

12

12

此时触摸屏是贴在屏幕下的,但其实不是真正的贴在屏幕上,稍用力就能取下

13

13

然后把新的触摸屏按原方向放到原位,然后放回屏幕,然后用两个横杆固定屏幕、放回主板、插回排线、固定主板、安装背板、装回旋钮。至此,触摸屏更换完成。

回到车上插回线束,先通电试一下触摸和各个按键是否好用,确认无误后,用力按下面板固定。

更换后触摸效果展示,无断点,无跳线,无偏移,完美!:优酷源地址:https://v.youku.com/v_show/id_XNDQyNjQxMzIxNg==.html?spm=a2h3j.8428770.3416059.1
